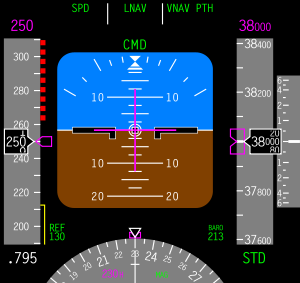

Primary Flight Display (PFD)

Het Primary flight display is ontworpen zodat een piloot in een oogopslag alle kritische en actuele vluchtwaarden kan overzien. Om dit te bereiken zijn de 6 basis vlieginstrumenten (basic six) samengevoegd op één scherm in de cockpit. Onder deze zes belangrijkste instrumenten vallen:

  • kunstmatige horizon; deze toont de rolhoek en de invalshoek (angle of attack), oftewel de hoek waarin de neus zich bevindt ten opzichte van de horizon

  • snelheidsmeter; voor weergave van de luchtsnelheid (calibrated airspeed) in knopen en mach getal plus informatie over minimale en maximale snelheid waarbij het vliegtuig veilig kan opereren
  • hoogtemeter; voor weergave van de drukhoogte in voet en meter
  • variometer; voor weergave van de verticale snelheid in meters per seconde
  • Gyrokompas; met zowel heading (kompas richting van de neus) en track (vliegrichting o.i.v. de wind) informatie
  • slipkogel; om te kunnen zien of gecoordineert wordt gevlogen

Buiten deze hoofdprojectie kan de vliegtuigbouwer er voor kiezen om extra informatie weer te geven op het primary flight display. Wat verder wordt weer gegeven verschilt per vliegtuig model maar kan bestaan uit:

  • informatie van de flight director
  • status (mode) weergave van de automatische piloot en autothrottle
  • radio-hoogtemeter, voor weergave van exacte hoogte boven de grond
  • beslissings hoogte, hoogte waarop uiterlijk besloten dient te zijn of de landing wordt ingezet of dat er een doorstart wordt gemaakt
  • geselecteerde ILS frequentie en afstand DME tot die betreffende ILS plus bijbehorende koerslijn en daalhoek informatie
  • informatie van het Ground proximity warning system indien het systeem een waarschuwing geeft
  • informatie van het TCAS indien het systeem een waarschuwing geeft

De meeste cockpits beschikken over twee PFD's één voor elke piloot. Als één van de schermen waarop het PFD wordt getoond kapot gaat tijdens de vlucht wordt deze functie automatisch overgenomen door het scherm dat normaal als navigation display dient. Dit omdat de eerste meer kritieke informatie bevat.
